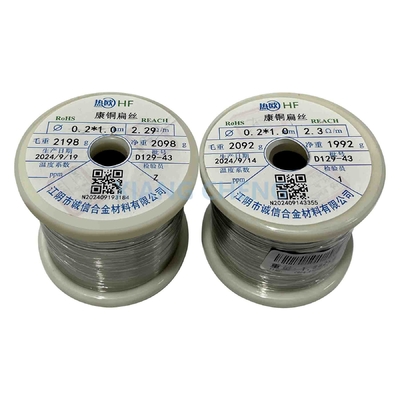

6J40 精密電子および科学用用用コンスタンタン平面ワイヤ

製品

熱するケーブル

送信

Mr. Changfeng Ye

toretto.ye@senphus.com

-0510-86650038

今接触

6J40 精密電子および科学用用用コンスタンタン平面ワイヤ

MOQ:	5kg
価格:	--
standard packaging:	防水紙や織布袋でパレットや木製ケースに詰め込まれます.特別なパッケージング要件も対応できます.
Delivery period:	3 日
支払方法:	T/T、D/P
Supply Capacity:	日当たり30トン

製品の説明

起源の場所

ブランド名

Senphus

モデル番号

6J40/6J40X/6J40P/6J40D

江苏,中国

コンスタンタン

適用する:

変容レジスタとストレンドセンサ

ISO9001

6J40 コンスタンタン線

8.9g/mm

抵抗のテンプレート:

-40〜40

マックス作業期間:

張力強度:

ハイライト:

科学的応用コンスタンタン平面線

精密電子常連平面ワイヤ

6J40 コンスタンタン平面線

製品の説明

6J40 精密電子および科学用用用コンスタンタン平面ワイヤ

について6J40 コンスタンタン平面線特定の変種である.コンスタンタン, 安定した電気抵抗と他の重要な特性のために広く使用されている銅ニッケル合金.この平面ワイヤバージョンは,特に熱対などの精密アプリケーションで使用されています.ストレンゲーマー抵抗要素も

について6J40 コンスタンタン平面線柔軟で信頼性の高い材料で安定した電気抵抗,低温係数そして耐久性. これらの主要な特徴は,それを適している精密温度測定,レジスタンス,ストレンゲーマーそして暖房装置それは...耐腐食性,磁性でない特性そして一貫したパフォーマンスの能力幅広い温度範囲で使用され,高性能アプリケーションの理想的な選択になります電子機器,産業用センサーそして科学機器.

化学組成

名前	コード	主な構成 (%)				密度
名前	コード	クー	ミニ	ニ	C.C.	g/mm²
コンスタンタン	6J40	バール	1〜2	39~41	- そうだ	8.9

属性

名前	コード	耐性 ((20°C) ((μΩm)	抵抗の温度 (20°C)^-6/°C)	(0~100°C) 熱電磁場対銅 (μv/°C)	最大作業温度 (°C)	伸縮 (%)	張力強度 (N/mm)²)
コンスタンタン	6J40	0.48±003	-40~+40	45	≤500	≥15	≥390

直径と容量

直径	00.02~0 だった028	00.032~0 だった10	0.112~028	0.315~050	0.56~1.0	10.06~1.60	1.70~212	2.24~3.00	3.15~450
許容性	±0002	±0003	±0005	±0010	±0015	±0020	±0025	±0030	±0035

6J40の主な特徴は以下の通りである.

1.安定した電気抵抗

6J40 コンスタンタン平面線持っている高い電気安定性耐久性も高いため,長期にわたって安定し予測可能な耐性を要求するアプリケーションで使用するのに非常に信頼性があります.

2.低温抵抗系数

特徴の一つは6J40 コンスタンタンその低温抵抗係数温度変動にあまり変化しない.これは,このようなアプリケーションにとって重要です.精密熱対環境温度の変化にもかかわらず,正確で安定した測定が必要である場合.

3.合金組成 (銅-ニッケル)

について6J40変異は約55% 銅そして45%のニッケルこの特殊な組成は電気伝導性のバランスのとれた組み合わせそして機械的強度長期使用と高性能用途に適しています

4.絶好な腐食耐性

6J40 コンスタンタン申し出腐食に強い耐久性により,湿度,化学薬品,その他の腐食性要素への曝露が一般的である厳しい環境でも耐久性があります.この特性により,特に工業および屋外用途に役立ちます.

5.熱電性能 (熱電対用)

合金には優れた熱電気特性だから6J40 コンスタンタン平面線広く使用されています.熱カップル他の金属 (例えばクロメル2つの金属間の温度差に基づいて測定可能な電圧を生成し,温度測定.

6.機械的に耐久性と強さ

6J40 コンスタンタン線耐久性があり,機械的な耐磨性があり,長期にわたって信頼性の高い性能を必要とするアプリケーションに適しています.レジスタンス,ストレンゲーマーそして電気接触.

7.柔軟性と形容性

ワイヤーは比較的柔らかい構造的整合性を損なうことなく薄い糸に簡単に引きずり,平らな形状に形作ることができますワイヤが形づけられ,巻き込まれる必要があるアプリケーションで作業を容易にする例えば精密抵抗器あるいは暖房装置.

8.磁性でない

6J40 コンスタンタンこれは磁性でない磁気干渉が性能に影響する環境で使用する際に重要な特徴である敏感な電子機器あるいは計測装置.

9.高い精度と精度

安定した電気特性と低温係数により6J40 コンスタンタン平面線高精度なアプリケーションに使われますレジスタンス,負荷セルそしてストレンゲーマーワイヤーは正確な測定値そして一貫したパフォーマンス時間が経つにつれて

10.広い温度範囲

6J40 コンスタンタン平面線温度範囲が広い範囲で動作できる-200°Cから250°C低温環境と高温環境の両方に適している.

応用:

熱対: 工業用温度センサーに広く使用されています.
レジスタ精度についてレジスタンス敏感な回路に
ストレンゲー: 構造試験における張力と力を測定する.
暖房装置: 高抵抗と熱発生を必要とする用途.
負荷セル: 精密な力測定が必要な重量システムにおいて.

コンスタンタン (6J40) ワイヤの技術データ

ダイアグマ	横切りの面積 (m2)	体重/m (g/m)	抵抗/m 20°C (Ω/m) で	ダイアグマ	横切りの面積 (m2)	体重/m (g/m)	抵抗/m 20°C (Ω/m) で
0.020	0.000314	0.00279	1375年から1681年まで	0.224	0.03941	0.350	11.4-12 だった9
0.022	0.000318	0.00337	1136年から1389年まで	0.250	0.04909	0.436	9.19 - 1037
0.025	0.000491	0.00434	880年から1076年まで	0.280	0.06158	0.5468	7.33-8だった26
0.028	0.000616	0.00547	702~857年	0.315	0.07793	0.6920	5.85-6 だった47
0.032	0.000804	0.00714	549〜645	0.355	0.09898	0.8789	4.61-5.09
0.036	0.001018	0.00904	434〜509	0.400	0.12570	1.116	3.63-4. わかった01
0.040	0.001257	0.01116	351-413	0.450	0.15900	1.412	2.87-3.17
0.045	0.001509	0.01412	278〜26	0.500	0.19630	1.744	2.32-257
0.050	0.001963	0.01744	225-264 年月日	0.560	0.24630	2.19	1.87-203
0.056	0.002463	0.02187	179-210	0.630	0.31170	2.77	1.48-160
0.063	0.003117	0.02768	142-166 年	0.710	0.39590	3.52	1.16-126
0.071	0.003959	0.03516	112-131	0.750	0.44180	3.92	1.04-113
0.080	0.005027	0.04464	87.9-1031	0.800	0.50270	4.46	0.917-0.993
0.090	0.006362	0.05650	69.4-815	0.850	0.56740	5.04	0.812-0.880
0.100	0.007854	0.06970	56.2-660	0.900	0.63620	5.65	0.724-0. その通りだ785
0.112	0.009852	0.08749	45.3-521	0.950	0.70880	6.29	0.650-0 だった704
0.125	0.012270	0.10900	36.4-419	1.000	0.78540	6.97	0.587-0. わかった636
0.140	0.015390	0.13670	29.0-334	1.060	0.88250	7.84	0.522-0 だった566
0.150	0.017670	0.15690	25.3-291	1.120	0.98520	8.75	0.468-0 だった507
0.160	0.020110	0.17850	22.2-255	1.180	1.09400	9.71	0.421-0.456
0.170	0.022700	0.20160	19.7-226	1.250	1.22700	10.9	0.375.0だった407
0.180	0.025450	0.22600	17.5-20 だった2	1.320	1.36800	12.15	0.337-0 だった365
0.190	0.028350	0.25200	15.7-181	1.400	1.53900	13.67	0.299-0 だった324
0.200	0.031420	0.27900	14.4 - 62	1.500	1.76700	15.69	0.261-0 だった282
0.212	0.035300	0.31350	12.8-144	1.600	2.01100	17.86	0.229-0 だった248

帯抵抗の常数値 (Ω/m)

幅厚さ	6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
0.180	0.150
0.200	0.405
0.224	0.362	0.2850
0.250	0.324	0.2550	0.196
0.280	0.289	0.2280	0.175
0.315	0.257	0.2030	0.155	0.124
0.355	0.228	0.1800	0.138	0.110
0.400	0.203	0.1600	0.122	0.980	0.0765
0.450	0.180	0.1420	0.109	0.0871	0.0680	0.0544	0.0435
0.500	0.162	0.1280	0.098	0.0784	0.0612	0.0490	0.0392
0.560	0.145	0.1140	0.0875	0.0700	0.0547	0.0437	0.0350
0.630	0.129	0.1010	0.0777	0.0622	0.0486	0.0389	0.0311
0.710	0.114	0.0900	0.0690	0.0552	0.0431	0.0345	0.0276
0.800	0.101	0.0800	0.0612	0.0490	0.0383	0.0306	0.0245	0.0194	0.0153
0.900	0.090	0.0710	0.0544	0.0435	0.0340	0.0272	0.0218	0.0173	0.0136
1.000	0.081	0.0640	0.0490	0.0392	0.0306	0.0245	0.0196	0.0155	0.0122
1.120	0.072	0.0570	0.0437	0.0350	0.0273	0.0219	0.0175	0.0139	0.0109
1.250	0.065	0.0510	0.0392	0.0313	0.0245	0.0196	0.0157	0.0124	0.0098
1.400	0.058	0.0460	0.0350	0.0280	0.0219	0.0175	0.0140	0.0111	0.0088
1.600	0.051	0.0400	0.0306	0.0245	0.0191	0.0153	0.0122	0.0097	0.0077
1.800	0.045	0.0350	0.0272	0.0218	0.0170	0.0136	0.0109	0.0086	0.00680
2.000	0.041	0.0320	0.0245	0.0196	0.0153	0.0122	0.0098	0.0078	0.0061

コンスタンタン&マンガニンのワイヤテーブル

ダイア.		区画面積の名値 (mm)²)	メートルあたりの抵抗 (Ω/m)
ダイア.			6J12X		6J8X		6J13X		6J40X
名目値 (mm)	許容性		定数値 (Ω/m)	許容性	定数値 (Ω/m)	許容性	定数値 (Ω/m)	許容性	定数値 (Ω/m)	許容性
0.020	±0002	0.000314	1496	±10%					1528	±10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	±0003	0.000804	584	±8%		±8%		±8%	597	±8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	±0005	0.009852	47.7	±7%	35.5	±7%	44.7	±7%	48.7	±7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	±0005	0.03142	15.0	±6%	11.1	±6%	14.0	±6%	15.3	±6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	±0010	0.007793	6.03	±5%	4.49	±5%	5.65	±5%	6.16	±5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	±0015	0.1963	2.39	±4%	1.78	±4%	2.24	±4%	2.44	±4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	±0020	0.8852	0.533	±4%	0.397	±4%	0.499	±4%	0.544	±4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	±0025	2.270	0.207	±4%	0.154	±4%	0.194	±4%	0.211	±4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	±0030	3.941	0.119	±4%	0.0888	±4%	0.112	±4%	0.122	±4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	±0035	7.793	0.0603	±4%	0.0449	±4%	0.0565	±4%	0.0616	±4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	±0040	17.72	0.0265	±4%	0.0198	±4%	0.0248	±4%	0.0271	±4%
5.000	±0040	19.63	0.0239	±4%	0.0178	±4%	0.0224	±4%	0.0244	±4%
5.300	±0050	22.06	0.0213	±4%	0.0159	±4%	0.0199	±4%	0.0218	±4%
5.600	±0050	24.63	0.0191	±4%	0.0142	±4%	0.0179	±4%	0.0195	±4%
6.000	±0060	28.27	0.0166	±4%	0.0124	±4%	0.0156	±4%	0.017	±4%
6.300	±0060	31.17	0.0151	±4%	0.0112	±4%	0.0141	±4%	0.0154	±4%

6J40 精密電子および科学用用用コンスタンタン平面ワイヤ 0
