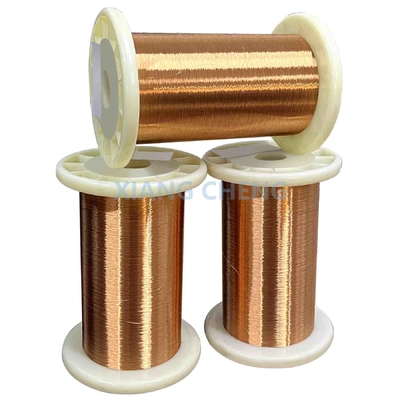

Name: 6J12/6J12P/6J12X 抵抗線 銅 マンガン ニッケル OEM 暖房システム
Brand: Jiangyin Chengxin Alloy Material Co., Ltd ，
SKU: 6J12/6J12P/6J12X
Availability: InStock

MOQ:	5kg
standard packaging:	防水紙や織布袋でパレットや木製ケースに詰め込まれます.特別なパッケージング要件も対応できます.
Delivery period:	3 日
支払方法:	T/T、D/P
Supply Capacity:	1日あたりの30トン

詳細情報

製品の説明

詳細情報

起源の場所

中国

ブランド名

Senphus

証明

ISO9001

モデル番号

6J12/6J12P/6J12X

起源地:

江苏,中国

タイプ:

マンガニン

適用する:

精密器具の抵抗要素とシャント抵抗

色:

黄金色

製品名:

6J12 マンガニン線

容積抵抗 (μΩ·m):

0.47±003

適用温度:

5~45

抵抗温度係数 (β×10−6 °C−1):

-0.7~0

銅の熱電磁場速度は:

ハイライト:

6J12 マンガニン耐性ワイヤ

OEM マンガニン耐性ワイヤ

6J12 熱付け用抵抗線

製品の説明

6J12/6J12P/6J12X 抵抗線銅マンガンニッケル OEM 暖房システム

について6J12合金ワイヤ主に銅 (Cu),ニッケル (Ni),マンガン (Mn) で構成されるマンガニン型材料.安定した電気抵抗を必要とする高精度アプリケーションのために特別に設計されています.低熱電動力 (EMF)抵抗の最小温度係数 (TCR)

6J12合金ワイヤは,長期の安定性,高耐久性,および異なる環境条件で一貫した電気性能を提供します. また,高精度アプリケーションではコスト効率的です.科学や産業分野では人気のある選択になります.

概要すると,6J12は高抵抗性,低TCR,耐腐蝕性を組み合わせ,精密な電気および温度敏感なアプリケーションでは不可欠です.

化学組成

名前	タイプ	主な化学成分 %
名前	タイプ	クー	ミニ	ニ	そうだ
マンガニン	6J12	休憩	11~13	2~3	/
F1 マンガンリン	6J8	休憩	8~10	/	1〜2
F2 マンガン	6J13	休憩	11~13	2〜5	/

電線,シート,リボンに対する体積抵抗

名前	タイプ	容積抵抗 (μΩ·m)
マンガニン	6J12	0.47±003
F1 マンガンリン	6J8	0.35±005
F2 マンガン	6J13	0.44±004

コンスタンタン平均抵抗温度係数

名前		適用温度	試験温度	抵抗温度係数		平均抵抗温度係数
				α×10^-6°C^-1	β×10^-6°C^-1	α×10−6 °C−1
マンガニン線,シート	レベル1	5~45	1020 40	-3~+5	-0.7~0	/
	レベル2			-5~+10
	レベル3			-10~+5
F1 マンガニン線,シート		10~80	1020 40	-5~+10	-0.25~0	/
F2 マンガニン線,シート		10~80		0~+40	-0.7〜1	/

伸縮率

ダイア.	伸縮率 (Lo=200mm), %
0.05	6
>0.05~0.10	8
>0.10~050	12
> 0 でした50	15

銅の熱電磁場速度は

名前	タイプ	温度	銅の平均熱電磁場速度は
マンガニン	6J12	0~100	1
F1 マンガンリン	6J8	0~100	2
F2 マンガン	6J13	0~100	3
注:銅の熱電磁場速度は絶対値です.

スロールあたりの純重量

ダイアミット	純重量 (g)	ダイアミット	純重量 (g)
00.02~0 だった025	5	>0.28~045	300
>0.025~003	10	>0.45~063	400
>0.03~004	15	>0.63~075	700
>0.04~006	30	>0.75~1.18	1200
>0.06~008	60	>1.18〜250	2000
>0.08~015	80	>2.50〜300	3000
>0.15~0.28	150

マンガニン ((6J12) ワイヤの技術データ

ダイア (mm)	横切りの面積 (mm2)	体重/メートル (g/m)	抵抗/メーター 20°C (Ω/m)	ダイア (mm)	横切りの面積 (mm2)	体重/メートル (g/m)	抵抗/メーター 20°C (Ω/m)
0.020	0.000314	0.00265	1346 年~1646 年	0.224	0.03941	0.3326	11.2-126
0.022	0.000318	0.00321	1113 年~1360 年	0.250	0.04909	0.414	9.00〜1015
0.025	0.000491	0.00414	862年から1053年まで	0.280	0.06158	0.5197	7.17-8.09
0.028	0.000616	0.0052	687~840	0.315	0.07793	0.6577	5.73-6. わかった33
0.032	0.000804	0.00679	583〜631	0.355	0.9898	0.8354	4.51-4. わかった99
0.036	0.001018	0.00859	452-499 について	0.400	0.1257	1.061	3.55-3. その通りだ93
0.040	0.001257	0.01061	344〜404	0.450	0.159	1.342	2.81.3 だった10
0.045	0.001509	0.01342	272-319	0.500	0.1963	1.657	2.27-251
0.050	0.001963	0.01657	220〜259	0.560	0.2463	2.08	1.83-198
0.056	0.002463	0.02079	176から206	0.630	0.3117	2.63	1.45.157
0.063	0.003117	0.02631	139〜163	0.710	0.3959	3.34	1.14-123
0.071	0.003959	0.03341	109〜128	0.750	0.4418	3.73	1.02-111
0.080	0.005027	0.04243	86.0-101 だった0	0.800	0.5027	4.24	0.898-0 だった972
0.090	0.006362	0.0537	680.0-79 だった80	0.850	0.5674	4.79	0.795-0.861
0.100	0.007854	0.0663	55. 1-64 だった6	0.900	0.6362	5.37	0.709-0 だった768
0.112	0.009852	0.08315	44.4-510	0.950	0.7088	5.98	0.637-0 だった690
0.125	0.01227	0.1036	35.6-410	1.000	0.7854	6.63	0.574-0 だった622
0.140	0.01539	0.1299	28.4-327	1.060	0.8825	7.45	0.511-0 だった554
0.150	0.01767	0.1491	24.7-285	1.120	0.9852	8.32	0.458-0 だった496
0.160	0.02011	0.1697	21.7-25 だった0	1.180	1.094	9.23	0.413-0 だった447
0.170	0.02270	0.1916	19.3-222	1.250	1.227	10.36	0.368-0 だった398
0.180	0.02545	0.2148	17.2-198	1.320	1.368	11.55	0.330-0 だった357
0.190	0.02835	0.239	15.4-177	1.400	1.539	12.99	0.293-0だった318
0.200	0.03142	0.2652	14.1-159	1.500	1.767	14.91	0.255-0 だった277
0.212	0.03530	0.2979	12.5-14 だった1	1.600	2.011	16.97	0.224-0 だった243

コンスタンタン&マンガニン線データ表

ダイア.		区画面積の名値 (mm)²)	メートルあたりの抵抗 (Ω/m)
ダイア.			6J12X		6J8X		6J13X		6J40X
名目値 (mm)	許容性		定数値 (Ω/m)	許容性	定数値 (Ω/m)	許容性	定数値 (Ω/m)	許容性	定数値 (Ω/m)	許容性
0.020	±0002	0.000314	1496	±10%					1528	±10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	±0003	0.000804	584	±8%		±8%		±8%	597	±8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	±0005	0.009852	47.7	±7%	35.5	±7%	44.7	±7%	48.7	±7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	±0005	0.03142	15.0	±6%	11.1	±6%	14.0	±6%	15.3	±6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	±0010	0.007793	6.03	±5%	4.49	±5%	5.65	±5%	6.16	±5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	±0015	0.1963	2.39	±4%	1.78	±4%	2.24	±4%	2.44	±4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	±0020	0.8852	0.533	±4%	0.397	±4%	0.499	±4%	0.544	±4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	±0025	2.270	0.207	±4%	0.154	±4%	0.194	±4%	0.211	±4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	±0030	3.941	0.119	±4%	0.0888	±4%	0.112	±4%	0.122	±4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	±0035	7.793	0.0603	±4%	0.0449	±4%	0.0565	±4%	0.0616	±4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	±0040	17.72	0.0265	±4%	0.0198	±4%	0.0248	±4%	0.0271	±4%
5.000	±0040	19.63	0.0239	±4%	0.0178	±4%	0.0224	±4%	0.0244	±4%
5.300	±0050	22.06	0.0213	±4%	0.0159	±4%	0.0199	±4%	0.0218	±4%
5.600	±0050	24.63	0.0191	±4%	0.0142	±4%	0.0179	±4%	0.0195	±4%
6.000	±0060	28.27	0.0166	±4%	0.0124	±4%	0.0156	±4%	0.017	±4%
6.300	±0060	31.17	0.0151	±4%	0.0112	±4%	0.0141	±4%	0.0154	±4%

紙のサイズ

厚さ (mm)	許容性	幅 (mm)	許容性
0.1	±0010	50 75 100	幅<100mm, ±1 幅≥100mm, ±1.5
0.112
0.125
0.140
0.160
0.180	±0.0100-0.020
0.200
0.224
0.250
0.280
0.315
0.355
0.400	±0020	50 75 100 125 150 175
0.450
0.500
0.560	±0.020-0.030
0.630
0.710
0.800	±0030
0.900	±0030
1.000	±0040
1.120
1.250
1.400	±0050
1.600	±0050
1.800	±0060
2.000	±0060

マンガニンストライプテーブル,横切りの面積 (mm2)

幅 (mm) 厚さ (mm)		6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
幅 (mm) 厚さ (mm)		±03	±03	±03	±04	±04	±05	±05	±06	±07
0.180	±0010	1.066
0.200		1.184
0.224		1.327	1.684
0.250	+0だった01 -0だった02	1.481	1.880	2.450
0.280		1.658	2.106	2.744
0.315		1.865	2.369	3.087	3.859
0.355		2.102	2.670	3.479	4.349
0.400	±0020	2.369	3.008	3.920	4.900	6.272
0.450		2.665	3.384	4.410	5.513	7.056	8.820	11.03
0.500		2.961	3.760	4.900	6.125	7.840	9.800	12.25
0.560	+0だった020 -0だった030	3.316	4.211	5.488	6.860	8.781	10.98	13.72
0.630		3.731	4.738	6.174	7.718	9.878	12.35	15.44
0.710		4.205	5.339	6.958	8.698	11.13	13.92	17.40
0.800	±0030	4.738	6.016	7.840	9.800	12.54	15.68	19.60	24.70	31.36
0.900	±0030	5.33	6.768	8.820	11.03	14.11	17.64	22.05	27.78	35.28
1.000	±0040	5.922	7.520	9.800	12.25	15.68	19.60	24.50	30.87	39.20
1.120		6.633	8.422	10.98	13.72	17.56	21.95	27.44	34.57	43.90
1.250		7.403	9.400	12.25	15.31	19.60	24.50	30.63	38.59	49.00
1.400	±0050	8.291	10.53	13.72	17.15	21.95	27.44	34.30	43.22	54.88
1.600	±0050	9.475	12.03	15.68	19.60	25.09	31.36	39.20	49.39	62.72
1.800	±0060	10.66	13.54	17.64	22.05	28.22	35.28	44.10	55.57	70.56
2.000	±0060	11.84	15.04	19.60	24.50	31.36	39.20	49.00	61.74	78.40
注: 効果的横切面面積は,幅と厚さの倍数によるものです. 次の係数: 幅<10mm,0で掛けます.98; 幅≥10mm,0で掛けます.94.

6J12の主な特徴は以下の通りである.

高電阻:

6J12は高電阻があり,正確な電阻値を必要とするアプリケーションでは極めて重要です.

温度抵抗係数 (TCR):

合金には低温で安定した耐性係数があり,温度変動によって耐性の変化が最小で,通常は±20ppm/°Cから±50ppm/°Cに及ぶ.

耐腐食性:

6J12は,高いニッケルとクロム含有量により,酸化と腐食に優れた耐性を有し,酸性およびアルカリ性環境の両方で使用に適しています.

クリープ抵抗性

この合金には,高温でのストレスの下でのプラスチック変形が最小限で,スリップに強い耐性があり,高温用途に適しています.

疲労寿命:

6J12は高温で試験されたとき,ストレスのレベルが50MPaで約5×10^6サイクルの疲労耐久性があり,高温の疲労条件での耐久性を示しています.

6J12は,精密抵抗,温度補償要素,ストレインゲーマー,安定した精密な電気抵抗が幅広い温度範囲で求められる他の用途.

応用:

精密レジスタ:

6J12は,高電気抵抗と安定した温度抵抗係数により,精密抵抗器および抵抗器の製造に広く使用されています.

温度補償:

低温系数により,温度変動に伴う精密な抵抗変化を必要とする温度補償装置や温度計に適しています.

ストレンゲーマー:

6J12は,精密で安定したストレス抵抗特性があるため,機械的なストレスを測定するためのストレンゲーズの製造に使用される.

電子部品:

この合金材は,レジスタンスネットワークやリオスタットなど,高抵抗性と温度安定性が必要とされる様々な電子部品で使用される.

自動車センサー:

6J12は,温度または機械的ストレスの反応として抵抗の変化を必要とする自動車センサーで使用される.

産業用制御装置:

産業制御システムでは,6J12は,異なる条件下で一貫した抵抗を維持する必要があるセンサーと制御要素の信頼性の高い性能のために使用されます.

医療機器:

この合金材は,温度センサーや診断装置など,正確な抵抗が不可欠な医療機器で使用されています.

航空宇宙と防衛

6J12は,極端な温度条件での性能を維持する能力と腐食耐性のために航空宇宙および防衛アプリケーションで使用されます.

電気通信:

電気通信では, 6J12 は高周波アプリケーションにおける一貫した電気特性と環境要因への耐性のために使用される.

電力網:

この合金材は,電流感知装置や高電圧下での安定した抵抗を必要とする他の部品のための電力網で使用される.

6J12は高耐性温度安定性耐腐蝕性精密電子機器と工学における貴重な材料になります.
