MOQ:	5kg
standard packaging:	防水紙や織布袋でパレットや木製ケースに詰め込まれます.特別なパッケージング要件も対応できます.
Delivery period:	3 日
支払方法:	T/T、D/P
Supply Capacity:	1日あたりの30トン

詳細情報

製品の説明

詳細情報

起源の場所

中国

ブランド名

Senphus

証明

ISO9001

モデル番号

6J8/6J8P/6J8X

起源地:

江苏,中国

タイプ:

F1 マンガンリン

適用する:

精密器具の抵抗要素とシャント抵抗

製品名:

6J8 F1 マンガニン線

容積抵抗 (μΩ·m):

0.35±005

適用温度:

10~80

抵抗温度係数 (β×10−6 °C−1):

-0.25~0

銅の熱電磁場速度は:

ハイライト:

6J8 マンガニン線

マンガニン線

マンガニン抵抗熱線

製品の説明

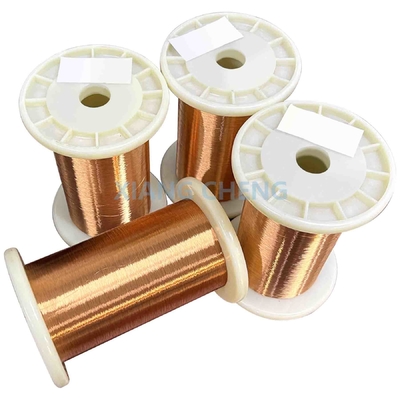

F1 6J8 マンガニン線精密工学用耐熱線

6J8 マンガニンは,安定した電気抵抗と低温抵抗系数 (TCR) で知られるマンガニン合金の一種である.電気・電子システムにおける精密アプリケーションに最適化.

概要すると6J8 マンガン優れた電気安定性,低TCR,機械強度で知られる合金で,高精度電気および電子アプリケーションで使用するのに最適です.特に温度安定が重要な場合.

化学組成

名前	タイプ	主な化学成分 %
名前	タイプ	クー	ミニ	ニ	そうだ
マンガニン	6J12	休憩	11~13	2~3	/
F1 マンガンリン	6J8	休憩	8~10	/	1〜2
F2 マンガン	6J13	休憩	11~13	2〜5	/

電線,シート,リボンに対する体積抵抗

名前	タイプ	容積抵抗 (μΩ·m)
マンガニン	6J12	0.47±003
F1 マンガンリン	6J8	0.35±005
F2 マンガン	6J13	0.44±004

コンスタンタン平均抵抗温度係数

名前		適用温度	試験温度	抵抗温度係数		平均抵抗温度係数
				α×10^-6°C^-1	β×10^-6°C^-1	α×10−6 °C−1
マンガニン線,シート	レベル1	5~45	1020 40	-3~+5	-0.7~0	/
	レベル2			-5~+10
	レベル3			-10~+5
F1 マンガニン線,シート		10~80	1020 40	-5~+10	-0.25~0	/
F2 マンガニン線,シート		10~80		0~+40	-0.7〜1	/

伸縮率

ダイア.	伸縮率 (Lo=200mm), %
0.05	6
>0.05~0.10	8
>0.10~050	12
> 0 でした50	15

銅の熱電磁場速度は

名前	タイプ	温度	銅の平均熱電磁場速度は
マンガニン	6J12	0~100	1
F1 マンガンリン	6J8	0~100	2
F2 マンガン	6J13	0~100	3
注:銅の熱電磁場速度は絶対値です.

スロールあたりの純重量

ダイアミット	純重量 (g)	ダイアミット	純重量 (g)
00.02~0 だった025	5	>0.28~045	300
>0.025~003	10	>0.45~063	400
>0.03~004	15	>0.63~075	700
>0.04~006	30	>0.75~1.18	1200
>0.06~008	60	>1.18〜250	2000
>0.08~015	80	>2.50〜300	3000
>0.15~0.28	150

マンガニン ((6J12) ワイヤの技術データ

ダイア (mm)	横切りの面積 (mm2)	体重/メートル (g/m)	抵抗/メーター 20°C (Ω/m)	ダイア (mm)	横切りの面積 (mm2)	体重/メートル (g/m)	抵抗/メーター 20°C (Ω/m)
0.020	0.000314	0.00265	1346 年~1646 年	0.224	0.03941	0.3326	11.2-126
0.022	0.000318	0.00321	1113 年~1360 年	0.250	0.04909	0.414	9.00〜1015
0.025	0.000491	0.00414	862年から1053年まで	0.280	0.06158	0.5197	7.17-8.09
0.028	0.000616	0.0052	687~840	0.315	0.07793	0.6577	5.73-6. わかった33
0.032	0.000804	0.00679	583〜631	0.355	0.9898	0.8354	4.51-4. わかった99
0.036	0.001018	0.00859	452-499 について	0.400	0.1257	1.061	3.55-3. その通りだ93
0.040	0.001257	0.01061	344〜404	0.450	0.159	1.342	2.81.3 だった10
0.045	0.001509	0.01342	272-319	0.500	0.1963	1.657	2.27-251
0.050	0.001963	0.01657	220〜259	0.560	0.2463	2.08	1.83-198
0.056	0.002463	0.02079	176から206	0.630	0.3117	2.63	1.45.157
0.063	0.003117	0.02631	139〜163	0.710	0.3959	3.34	1.14-123
0.071	0.003959	0.03341	109〜128	0.750	0.4418	3.73	1.02-111
0.080	0.005027	0.04243	86.0-101 だった0	0.800	0.5027	4.24	0.898-0 だった972
0.090	0.006362	0.0537	680.0-79 だった80	0.850	0.5674	4.79	0.795-0.861
0.100	0.007854	0.0663	55. 1-64 だった6	0.900	0.6362	5.37	0.709-0 だった768
0.112	0.009852	0.08315	44.4-510	0.950	0.7088	5.98	0.637-0 だった690
0.125	0.01227	0.1036	35.6-410	1.000	0.7854	6.63	0.574-0 だった622
0.140	0.01539	0.1299	28.4-327	1.060	0.8825	7.45	0.511-0 だった554
0.150	0.01767	0.1491	24.7-285	1.120	0.9852	8.32	0.458-0 だった496
0.160	0.02011	0.1697	21.7-25 だった0	1.180	1.094	9.23	0.413-0 だった447
0.170	0.02270	0.1916	19.3-222	1.250	1.227	10.36	0.368-0 だった398
0.180	0.02545	0.2148	17.2-198	1.320	1.368	11.55	0.330-0 だった357
0.190	0.02835	0.239	15.4-177	1.400	1.539	12.99	0.293-0だった318
0.200	0.03142	0.2652	14.1-159	1.500	1.767	14.91	0.255-0 だった277
0.212	0.03530	0.2979	12.5-14 だった1	1.600	2.011	16.97	0.224-0 だった243

コンスタンタン&マンガニン線データ表

ダイア.		区画面積の名値 (mm)²)	メートルあたりの抵抗 (Ω/m)
ダイア.			6J12X		6J8X		6J13X		6J40X
名目値 (mm)	許容性		定数値 (Ω/m)	許容性	定数値 (Ω/m)	許容性	定数値 (Ω/m)	許容性	定数値 (Ω/m)	許容性
0.020	±0002	0.000314	1496	±10%					1528	±10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	±0003	0.000804	584	±8%		±8%		±8%	597	±8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	±0005	0.009852	47.7	±7%	35.5	±7%	44.7	±7%	48.7	±7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	±0005	0.03142	15.0	±6%	11.1	±6%	14.0	±6%	15.3	±6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	±0010	0.007793	6.03	±5%	4.49	±5%	5.65	±5%	6.16	±5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	±0015	0.1963	2.39	±4%	1.78	±4%	2.24	±4%	2.44	±4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	±0020	0.8852	0.533	±4%	0.397	±4%	0.499	±4%	0.544	±4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	±0025	2.270	0.207	±4%	0.154	±4%	0.194	±4%	0.211	±4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	±0030	3.941	0.119	±4%	0.0888	±4%	0.112	±4%	0.122	±4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	±0035	7.793	0.0603	±4%	0.0449	±4%	0.0565	±4%	0.0616	±4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	±0040	17.72	0.0265	±4%	0.0198	±4%	0.0248	±4%	0.0271	±4%
5.000	±0040	19.63	0.0239	±4%	0.0178	±4%	0.0224	±4%	0.0244	±4%
5.300	±0050	22.06	0.0213	±4%	0.0159	±4%	0.0199	±4%	0.0218	±4%
5.600	±0050	24.63	0.0191	±4%	0.0142	±4%	0.0179	±4%	0.0195	±4%
6.000	±0060	28.27	0.0166	±4%	0.0124	±4%	0.0156	±4%	0.017	±4%
6.300	±0060	31.17	0.0151	±4%	0.0112	±4%	0.0141	±4%	0.0154	±4%

紙のサイズ

厚さ (mm)	許容性	幅 (mm)	許容性
0.1	±0010	50 75 100	幅<100mm, ±1 幅≥100mm, ±1.5
0.112
0.125
0.140
0.160
0.180	±0.0100-0.020
0.200
0.224
0.250
0.280
0.315
0.355
0.400	±0020	50 75 100 125 150 175
0.450
0.500
0.560	±0.020-0.030
0.630
0.710
0.800	±0030
0.900	±0030
1.000	±0040
1.120
1.250
1.400	±0050
1.600	±0050
1.800	±0060
2.000	±0060

マンガニンストライプテーブル,横切りの面積 (mm2)

幅 (mm) 厚さ (mm)		6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
幅 (mm) 厚さ (mm)		±03	±03	±03	±04	±04	±05	±05	±06	±07
0.180	±0010	1.066
0.200		1.184
0.224		1.327	1.684
0.250	+0だった01 -0だった02	1.481	1.880	2.450
0.280		1.658	2.106	2.744
0.315		1.865	2.369	3.087	3.859
0.355		2.102	2.670	3.479	4.349
0.400	±0020	2.369	3.008	3.920	4.900	6.272
0.450		2.665	3.384	4.410	5.513	7.056	8.820	11.03
0.500		2.961	3.760	4.900	6.125	7.840	9.800	12.25
0.560	+0だった020 -0だった030	3.316	4.211	5.488	6.860	8.781	10.98	13.72
0.630		3.731	4.738	6.174	7.718	9.878	12.35	15.44
0.710		4.205	5.339	6.958	8.698	11.13	13.92	17.40
0.800	±0030	4.738	6.016	7.840	9.800	12.54	15.68	19.60	24.70	31.36
0.900	±0030	5.33	6.768	8.820	11.03	14.11	17.64	22.05	27.78	35.28
1.000	±0040	5.922	7.520	9.800	12.25	15.68	19.60	24.50	30.87	39.20
1.120		6.633	8.422	10.98	13.72	17.56	21.95	27.44	34.57	43.90
1.250		7.403	9.400	12.25	15.31	19.60	24.50	30.63	38.59	49.00
1.400	±0050	8.291	10.53	13.72	17.15	21.95	27.44	34.30	43.22	54.88
1.600	±0050	9.475	12.03	15.68	19.60	25.09	31.36	39.20	49.39	62.72
1.800	±0060	10.66	13.54	17.64	22.05	28.22	35.28	44.10	55.57	70.56
2.000	±0060	11.84	15.04	19.60	24.50	31.36	39.20	49.00	61.74	78.40
注: 効果的横切面面積は,幅と厚さの倍数によるものです. 次の係数: 幅<10mm,0で掛けます.98; 幅≥10mm,0で掛けます.94.

6J8の主な特徴は以下の通りである.

電気抵抗性:

6J8 マンガン高抵抗性があり,レジスタや電流検出装置で使用するのに適しています.

低温抵抗系数 (TCR):

非常に低い TCR を有し,その抵抗は温度変動に大きく変化しないので,正確な測定に不可欠です.

熱安定性:

この合金では,幅広い温度範囲で安定しており,異なる熱条件下で一貫した性能を提供します.

耐腐食性:

6J8 マンガン酸化や腐食に耐性があり,特に厳しい環境で長持ちします

メカニカル強さ:

細いワイヤーに引っ張られ精密な用途ができます

適用する

精密レジスタ:標準レジスタで,校正と測定目的で使用されます.
現在のシャント:高精度で高電流を測定するために使われます
測定器具:マルチメーターやその他の精密測定ツールなどの装置で一般的に使用されます
熱装置:温度補償装置やサーモスタットに使用される

利点:

長期安定性:

合金はその性質を長期間にわたって変化する環境条件でも維持します

高精度の性能:

低電気騒音と高い安定性があり,精密儀器や産業用用途では極めて重要です.

F1 6J8 マンガニン線精密工学用耐熱線 0
