MOQ:	5kg
standard packaging:	防水紙や織布袋でパレットや木製ケースに詰め込まれます.特別なパッケージング要件も対応できます.
Delivery period:	3 日
支払方法:	T/T、D/P
Supply Capacity:	1日あたりの30トン

詳細情報

製品の説明

詳細情報

起源の場所

中国

ブランド名

Senphus

証明

ISO9001

モデル番号

6J12/6J12P/6J12X

起源地:

江苏,中国

タイプ:

マンガニン

適用する:

精密器具の抵抗要素とシャント抵抗

色:

黄金色

製品名:

6J12 マンガニン線

容積抵抗 (μΩ·m):

0.47±003

適用温度:

5~45

抵抗温度係数 (β×10−6 °C−1):

-0.7~0

銅の熱電磁場速度は:

ハイライト:

6J12 精密抵抗線

高強度精密抵抗線

メカニカルアプリケーション精密抵抗線

製品の説明

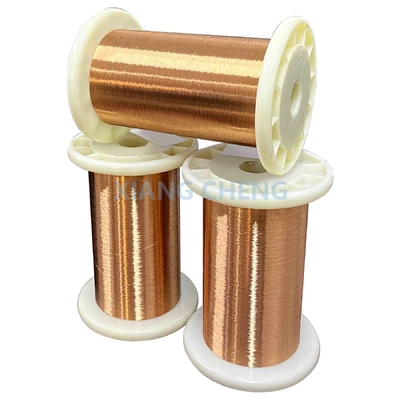

6J12/6J12P/6J12X 機械用高強度精密抵抗線

について6J12合金ワイヤ主に銅 (Cu),ニッケル (Ni),マンガネス (Mn) で構成されるマンガニン型材料である.特殊な安定性と信頼性を要求する精密電気アプリケーションのために設計されている..この合金には高い電気抵抗性,低熱電動力 (EMF) と最小温度抵抗系数 (TCR) が特徴です.幅広い温度範囲で一貫した性能を保証する.

6J12合金ワイヤは,優れた電気安定性,機械的な弾力性,およびコスト効率を組み合わせます.適切なアニールと取り扱いは,その性能をさらに向上させます.工業用品の信頼性の高い選択になります精密な電気用途. 優れた電気安定性,機械的弾力性,コスト効率を組み合わせます. 正確な焼却と取り扱いにより性能がさらに向上します.工業用品の信頼性の高い選択になります科学用,精密電気用

化学組成

名前	タイプ	主な化学成分 %
名前	タイプ	クー	ミニ	ニ	そうだ
マンガニン	6J12	休憩	11~13	2~3	/
F1 マンガンリン	6J8	休憩	8~10	/	1〜2
F2 マンガン	6J13	休憩	11~13	2〜5	/

電線,シート,リボンに対する体積抵抗

名前	タイプ	容積抵抗 (μΩ·m)
マンガニン	6J12	0.47±003
F1 マンガンリン	6J8	0.35±005
F2 マンガン	6J13	0.44±004

コンスタンタン平均抵抗温度係数

名前		適用温度	試験温度	抵抗温度係数		平均抵抗温度係数
				α×10^-6°C^-1	β×10^-6°C^-1	α×10−6 °C−1
マンガニン線,シート	レベル1	5~45	1020 40	-3~+5	-0.7~0	/
	レベル2			-5~+10
	レベル3			-10~+5
F1 マンガニン線,シート		10~80	1020 40	-5~+10	-0.25~0	/
F2 マンガニン線,シート		10~80		0~+40	-0.7〜1	/

伸縮率

ダイア.	伸縮率 (Lo=200mm), %
0.05	6
>0.05~0.10	8
>0.10~050	12
> 0 でした50	15

銅の熱電磁場速度は

名前	タイプ	温度	銅の平均熱電磁場速度は
マンガニン	6J12	0~100	1
F1 マンガンリン	6J8	0~100	2
F2 マンガン	6J13	0~100	3
注:銅の熱電磁場速度は絶対値です.

スロールあたりの純重量

ダイアミット	純重量 (g)	ダイアミット	純重量 (g)
00.02~0 だった025	5	>0.28~045	300
>0.025~003	10	>0.45~063	400
>0.03~004	15	>0.63~075	700
>0.04~006	30	>0.75~1.18	1200
>0.06~008	60	>1.18〜250	2000
>0.08~015	80	>2.50〜300	3000
>0.15~0.28	150

マンガニン ((6J12) ワイヤの技術データ

ダイア (mm)	横切りの面積 (mm2)	体重/メートル (g/m)	抵抗/メーター 20°C (Ω/m)	ダイア (mm)	横切りの面積 (mm2)	体重/メートル (g/m)	抵抗/メーター 20°C (Ω/m)
0.020	0.000314	0.00265	1346 年~1646 年	0.224	0.03941	0.3326	11.2-126
0.022	0.000318	0.00321	1113 年~1360 年	0.250	0.04909	0.414	9.00〜1015
0.025	0.000491	0.00414	862年から1053年まで	0.280	0.06158	0.5197	7.17-8.09
0.028	0.000616	0.0052	687~840	0.315	0.07793	0.6577	5.73-6. わかった33
0.032	0.000804	0.00679	583〜631	0.355	0.9898	0.8354	4.51-4. わかった99
0.036	0.001018	0.00859	452-499 について	0.400	0.1257	1.061	3.55-3. その通りだ93
0.040	0.001257	0.01061	344〜404	0.450	0.159	1.342	2.81.3 だった10
0.045	0.001509	0.01342	272-319	0.500	0.1963	1.657	2.27-251
0.050	0.001963	0.01657	220〜259	0.560	0.2463	2.08	1.83-198
0.056	0.002463	0.02079	176から206	0.630	0.3117	2.63	1.45.157
0.063	0.003117	0.02631	139〜163	0.710	0.3959	3.34	1.14-123
0.071	0.003959	0.03341	109〜128	0.750	0.4418	3.73	1.02-111
0.080	0.005027	0.04243	86.0-101 だった0	0.800	0.5027	4.24	0.898-0 だった972
0.090	0.006362	0.0537	680.0-79 だった80	0.850	0.5674	4.79	0.795-0.861
0.100	0.007854	0.0663	55. 1-64 だった6	0.900	0.6362	5.37	0.709-0 だった768
0.112	0.009852	0.08315	44.4-510	0.950	0.7088	5.98	0.637-0 だった690
0.125	0.01227	0.1036	35.6-410	1.000	0.7854	6.63	0.574-0 だった622
0.140	0.01539	0.1299	28.4-327	1.060	0.8825	7.45	0.511-0 だった554
0.150	0.01767	0.1491	24.7-285	1.120	0.9852	8.32	0.458-0 だった496
0.160	0.02011	0.1697	21.7-25 だった0	1.180	1.094	9.23	0.413-0 だった447
0.170	0.02270	0.1916	19.3-222	1.250	1.227	10.36	0.368-0 だった398
0.180	0.02545	0.2148	17.2-198	1.320	1.368	11.55	0.330-0 だった357
0.190	0.02835	0.239	15.4-177	1.400	1.539	12.99	0.293-0だった318
0.200	0.03142	0.2652	14.1-159	1.500	1.767	14.91	0.255-0 だった277
0.212	0.03530	0.2979	12.5-14 だった1	1.600	2.011	16.97	0.224-0 だった243

コンスタンタン&マンガニン線データ表

ダイア.		区画面積の名値 (mm)²)	メートルあたりの抵抗 (Ω/m)
ダイア.			6J12X		6J8X		6J13X		6J40X
名目値 (mm)	許容性		定数値 (Ω/m)	許容性	定数値 (Ω/m)	許容性	定数値 (Ω/m)	許容性	定数値 (Ω/m)	許容性
0.020	±0002	0.000314	1496	±10%					1528	±10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	±0003	0.000804	584	±8%		±8%		±8%	597	±8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	±0005	0.009852	47.7	±7%	35.5	±7%	44.7	±7%	48.7	±7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	±0005	0.03142	15.0	±6%	11.1	±6%	14.0	±6%	15.3	±6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	±0010	0.007793	6.03	±5%	4.49	±5%	5.65	±5%	6.16	±5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	±0015	0.1963	2.39	±4%	1.78	±4%	2.24	±4%	2.44	±4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	±0020	0.8852	0.533	±4%	0.397	±4%	0.499	±4%	0.544	±4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	±0025	2.270	0.207	±4%	0.154	±4%	0.194	±4%	0.211	±4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	±0030	3.941	0.119	±4%	0.0888	±4%	0.112	±4%	0.122	±4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	±0035	7.793	0.0603	±4%	0.0449	±4%	0.0565	±4%	0.0616	±4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	±0040	17.72	0.0265	±4%	0.0198	±4%	0.0248	±4%	0.0271	±4%
5.000	±0040	19.63	0.0239	±4%	0.0178	±4%	0.0224	±4%	0.0244	±4%
5.300	±0050	22.06	0.0213	±4%	0.0159	±4%	0.0199	±4%	0.0218	±4%
5.600	±0050	24.63	0.0191	±4%	0.0142	±4%	0.0179	±4%	0.0195	±4%
6.000	±0060	28.27	0.0166	±4%	0.0124	±4%	0.0156	±4%	0.017	±4%
6.300	±0060	31.17	0.0151	±4%	0.0112	±4%	0.0141	±4%	0.0154	±4%

紙のサイズ

厚さ (mm)	許容性	幅 (mm)	許容性
0.1	±0010	50 75 100	幅<100mm, ±1 幅≥100mm, ±1.5
0.112
0.125
0.140
0.160
0.180	±0.0100-0.020
0.200
0.224
0.250
0.280
0.315
0.355
0.400	±0020	50 75 100 125 150 175
0.450
0.500
0.560	±0.020-0.030
0.630
0.710
0.800	±0030
0.900	±0030
1.000	±0040
1.120
1.250
1.400	±0050
1.600	±0050
1.800	±0060
2.000	±0060

マンガニンストライプテーブル,横切りの面積 (mm2)

幅 (mm) 厚さ (mm)		6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
幅 (mm) 厚さ (mm)		±03	±03	±03	±04	±04	±05	±05	±06	±07
0.180	±0010	1.066
0.200		1.184
0.224		1.327	1.684
0.250	+0だった01 -0だった02	1.481	1.880	2.450
0.280		1.658	2.106	2.744
0.315		1.865	2.369	3.087	3.859
0.355		2.102	2.670	3.479	4.349
0.400	±0020	2.369	3.008	3.920	4.900	6.272
0.450		2.665	3.384	4.410	5.513	7.056	8.820	11.03
0.500		2.961	3.760	4.900	6.125	7.840	9.800	12.25
0.560	+0だった020 -0だった030	3.316	4.211	5.488	6.860	8.781	10.98	13.72
0.630		3.731	4.738	6.174	7.718	9.878	12.35	15.44
0.710		4.205	5.339	6.958	8.698	11.13	13.92	17.40
0.800	±0030	4.738	6.016	7.840	9.800	12.54	15.68	19.60	24.70	31.36
0.900	±0030	5.33	6.768	8.820	11.03	14.11	17.64	22.05	27.78	35.28
1.000	±0040	5.922	7.520	9.800	12.25	15.68	19.60	24.50	30.87	39.20
1.120		6.633	8.422	10.98	13.72	17.56	21.95	27.44	34.57	43.90
1.250		7.403	9.400	12.25	15.31	19.60	24.50	30.63	38.59	49.00
1.400	±0050	8.291	10.53	13.72	17.15	21.95	27.44	34.30	43.22	54.88
1.600	±0050	9.475	12.03	15.68	19.60	25.09	31.36	39.20	49.39	62.72
1.800	±0060	10.66	13.54	17.64	22.05	28.22	35.28	44.10	55.57	70.56
2.000	±0060	11.84	15.04	19.60	24.50	31.36	39.20	49.00	61.74	78.40
注: 効果的横切面面積は,幅と厚さの倍数によるものです. 次の係数: 幅<10mm,0で掛けます.98; 幅≥10mm,0で掛けます.94.

6J12の主な特徴は以下の通りである.

わかった構成と材料わかった:

わかったニッケル・クロム合金わかった: 主にニッケルとクロムから成る.

わかった小規模な添加物わかった: 強化特性を有する他の要素の少量を含有します.

わかったメカニカルプロパティわかった:

わかった高強度わかった: 強い拉伸力と強度を示しています.

わかった柔軟性わかった: 簡単に形作られ折れずに形作られます

わかった耐腐食性わかった:

わかった攻撃的な環境で優れているわかった: 厳しい環境下での腐食に強い

わかった熱安定性わかった:

わかった高温で安定するわかった: 高温下でも性能を維持する.

わかった電気伝導性わかった:

わかった中程度のレベルわかった: 適度な電気伝導性を有し,特定の用途に適しています.

応用:

航空宇宙わかった:航空機や宇宙船の部品に使われています
わかった化学加工わかった: 化学工場での使用に適しています
わかった電気産業わかった: 電気接続器と電阻器に用いられる

6J12/6J12P/6J12X 機械用高強度精密抵抗線 0 6J12/6J12P/6J12X 機械用高強度精密抵抗線 1 6J12/6J12P/6J12X 機械用高強度精密抵抗線 2 6J12/6J12P/6J12X 機械用高強度精密抵抗線 3
